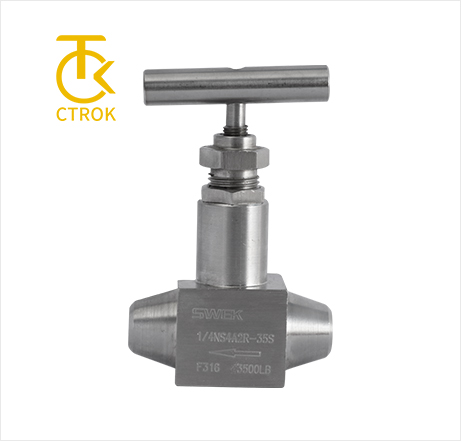

美国SWEK连体式对焊仪表阀

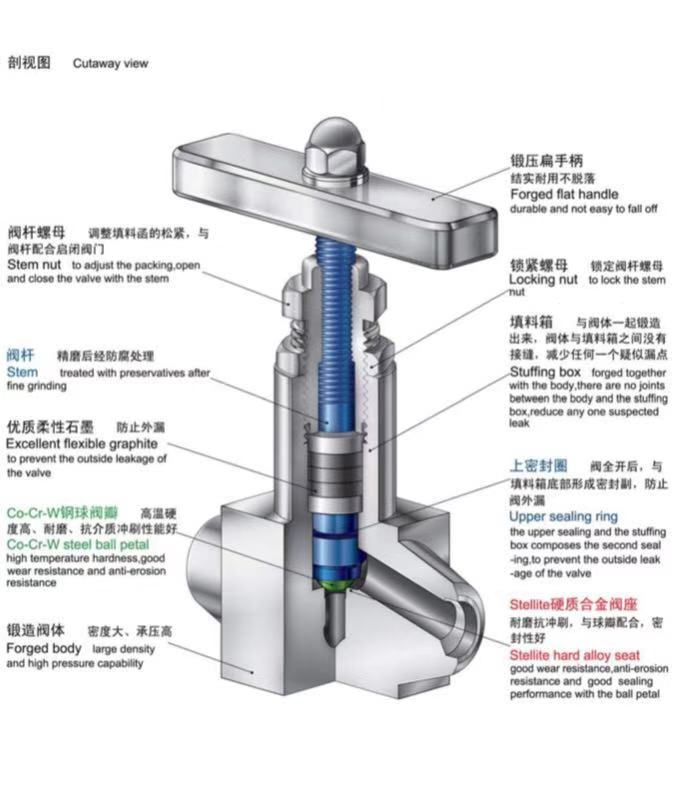

    采用进口钴铬钨钢球,具有很高的温度,独特设计的中口金属密封垫,确保高温高压下的良好密封,阀座堆焊钴基硬质合金,极大地提高了高温硬度和抗介质冲蚀能力,致密性优良的柔性石填料,确保了高温高压下无外漏。

    美国SWEK连体式对焊仪表阀

    技术性能:

    1、锻件符合JB9826-1999的规定,优质件并经固融处理的阀体,确保无内外裂纹。

    2、采用进口钴铬钨钢球,具有很高的高温度,使经锻造的阀杆,柔性和强度不同一般,滚压加工的螺敏位于填料之上,避免了与介质接触,光杆部位经精磨处理不仅与填料紧密接触,保证了密封无外漏,而且滅少了开启力矩,阀门启闭时灵活自如、共抗介质冲使能力大大优于普通针型、。

    3、经特殊工艺调质处理,其独特设计的中口金属密封垫,确保高温高压下的良好密封。

    4、阀座堆焊钴基硬质合金,极大地提高了高温硬度和抗介质冲蚀能力。

    5、致密性优良的柔性石填料,确保了高温高压下无外漏。

    6、执行标准: ASMI B16.34




    材质表

    部件类别

    321

    316

    316L

    阀体

    321

    316

    316L

    阀座

    司太立

    司太立

    司太立

    阀杆

    321

    316

    316L

    阀瓣

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    填料

    柔性石墨

    柔性石墨

    柔性石墨



    尺寸表


    通经

    结构长度A

    中心高B

    手柄长度C

    重量KG

    DN6/1/4’’

    56

    84

    60

    0.36

    DN10/3/8’’

    62

    86

    70

    1.2

    DN15/1/2’’

    86

    123

    80

    1.4

    DN20/3/4/’’

    86

    123

    95

    1.3

    DN25/1’’

    86

    123

    95

    1.3

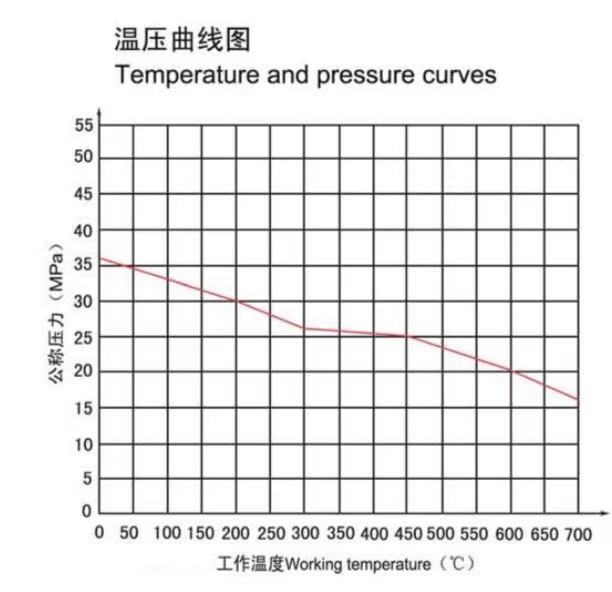

    温压曲线图




    技术指标:

    介质温度:200C-650℃

    公称压力:2.5Mpa-25Mpa

    工作压力:2.5MPa-16Mpa

    适用介质:适用于油品、水和腐蚀介质
