肯拓工业技术进口止回阀BS 1868,API 6D,API 602的解析

发布时间2019-10-06人气:86

进口止回阀BS 1868,API 6D,API 602的解析

止回阀可防止潜在的破坏性回流,从而保护泵和压缩机等设备。止回阀仅允许流体沿一个方向流动,并阻止反向流动。这种类型的阀门可用于铸造和锻造阀体(BS 1868,API 6D,API 602),并有几种设计,例如回转,球型,升降式和活塞设计。

止回阀的定义

简而言之,止回阀是一种保护装置,可防止流体在管道系统或管道内沿不希望的方向流动(因为回流会损坏上游设备)。

止回阀如何工作?

阀门仅允许流体沿所需方向流动(如果压力足够大),并阻止流体沿相反方向流动。而且,当压力下降时,阀门会自动关闭。因此,必须以正确的方向安装阀门!

请注意,这种类型的阀无需外力或致动即可完成其作用范围。闸阀或截止阀相比这是一个关键差异,闸阀或截止阀需要外力才能工作(液位,车轮,齿轮或执行器)。

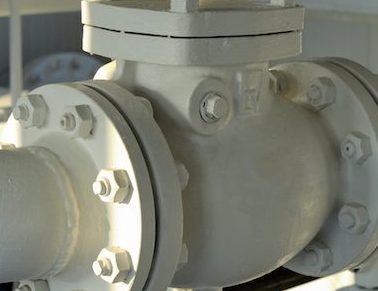

旋启式止回阀

涵盖此类阀门的关键规格为:

  • BS 1868:标准类型,碳钢和合金钢

  • API 6D:用于管道

  • API 602 / BS 5351:锻钢(回转,球,活塞)

  • API 603:不锈钢止动类型

  • ASME B16.34(压力和温度额定值)

  • ASME B16.5 / ASME B16.47(法兰端连接)

  • ASME B16.25(对接焊连接)。

铸钢阀门可提供法兰和对接焊端。
锻造的小尺寸阀门提供螺纹和承插焊连接。

这些阀门在管道P&ID图中由以下符号表示: P&ID图中止回阀的符号



进水泵类型

每当新的污水泵投入运行时,均应安装新的止回阀。这是因为,以前的开/关操作或腐蚀可能会损坏旧的保护阀,并且损坏新的污水泵的风险远远超过了新的止回阀的成本!

当操作员或自动控制系统关闭设备时,污水泵阀可防止回流到污水泵中。如果没有止回阀,流体可能会返回到污水泵中,并迫使其多次移动相同的流体,过早地将其燃烧掉。

因此,为延长污水泵的使用寿命,应始终安装止回阀。

止回阀结构图

低于2英寸的止回阀阀体通常由锻钢制成(普通等级为ASTM A105,用于高温应用; ASTM A350,用于低温服务;以及ASTM A182 F304 / F316,用于腐蚀性服务),而阀体对于较大口径的止回阀,由铸钢制成(用于高温工况的ASTM A216 WCB,用于低温工况的ASTM A351和用于高温条件的ASTM A351 CF8和CF8M–即SS304和SS316)。

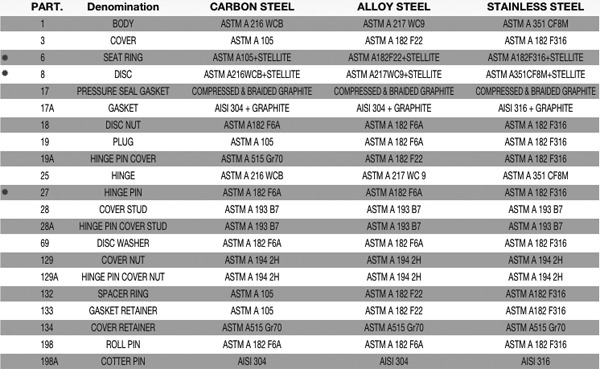

止回阀装配图标准止回阀材料
