肯拓进口美国SWEK蒸汽减压阀站的设置和设计

发布时间2019-10-07人气:65


正确的进口减温减压系统设计,组件选择以及蒸汽减压站的安装可能会延长蒸汽组件的寿命

蒸汽减压阀(PRV)站是许多蒸汽系统必不可少的部分。它通过为过程工厂中的过程应用提供正确的蒸汽压力发挥关键作用。蒸汽进入PRV站的压力要高于下游应用所需的压力,在将蒸汽输送到这些应用之前,该站将压力降低至所需水平。

在蒸汽PRV站内(参见图1),控制阀(可降低蒸汽压力)通常是气动控制阀。但是,有时可能会使用调节阀(也称为PRV)。无论哪种情况,您都希望控制设备具有较长的使用寿命,以便减少PRV站的维护需求,停机时间和总拥有成本。

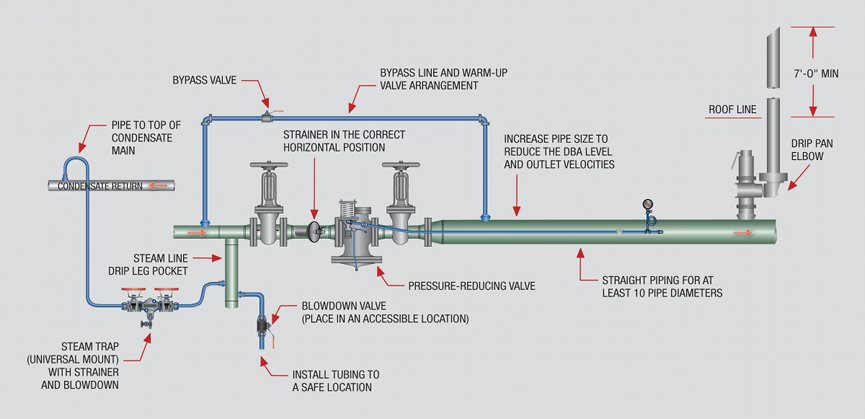

图1:一个典型的减压阀(PRV)站,注意以下几点:•可以增加管道尺寸以降低dBA液位和出口速度的选项•蒸汽管线的滴水袋可以去除管线中的冷凝物•水平安装圣

得益于当前可用的技术和更好的材料,PRV电台组件至少可以使用六年。但是您可能会做得更好。通过适当的系统设计,组件选择以及蒸汽PRV站的安装,您可以大大延长所有蒸汽组件的寿命。让我们回顾一些可以帮助您实现此目标的最佳实践。

1.将阀门与应用匹配

要为给定的应用选择正确的PRV,您需要知道最大和最小蒸汽流量,以及了解气动控制阀和/或调节阀的调节能力。

尽管在蒸汽PRV站的运行中很少或从未达到最大蒸汽流量,但要确保PRV达到或超过此速率。同样重要的是,PRV需要适应最小流量,因为它将是一个频繁且重要的控制点。总结:蒸汽PRV必须能够以最小和最大蒸汽流量成功运行。

了解气动控制阀和/或调节阀的调节能力将有助于您进行适当的选择。根据经验,选择阀类型的典型调节比包括:

  • 进口调节器:20比1

  • 进口截止阀:30比1

  • 进口笼阀:40比1

除了满足给定应用的要求之外,蒸汽PRV站中的所有阀(包括控制阀和隔离阀)还需要满足FCI / ANSI或API规定的允许的内部泄漏率标准。该标准表示通过阀座泄漏的蒸汽向下游或大气泄漏的公差等级。FCI / ANSI指定六个允许的泄漏率或等级,编号为I到VI。泄漏率数值越高,允许的内部泄漏率越低。

因此,I类阀门的内部泄漏率最高,通常成本最低,而VI类阀门的内部泄漏率最低,通常成本最高。在蒸汽PRV站中,所有隔离阀和PRV阀均应为IV级或更高等级。

2.指定噪音水平为85 dBA或更低

将PRV的噪声上限设置为85 dBA,更多的是管理出口速度和延长阀寿命,并具有减少噪声的额外好处。高dBA水平的PRV也将具有较高的出口速度并缩短使用寿命。低dBA级别或较低速度的PRV将具有更长的可靠工作寿命。

降低PRV应用中的dBA值的方法有很多,包括增加阀门出口管道的尺寸,使孔口消音或增加特殊的修整。阀门制造商将在PRV之后提供所需的合适管道尺寸,以达到所需的dBA水平。也可以使用消音孔板(见图2)来减少蒸汽阀上的高压降,从而降低速度。另外,可以使用特殊的修整来最小化速度和噪音。

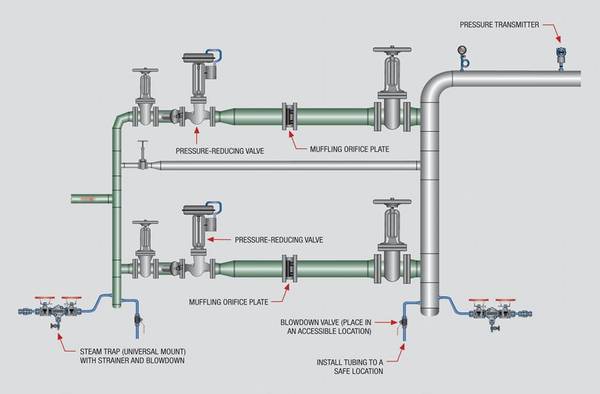

图2:两级蒸汽减压阀站。 礼貌:世伟洛克

3.包括蒸汽管线滴注袋

所有蒸汽PRV必须在阀上游管道上有一个冷凝水去除滴漏管。滴漏袋可将冷凝水从蒸汽管路中清除,以防止冷凝水通过阀门。这是必不可少的,因为进入蒸汽阀的冷凝水会腐蚀并缩短阀的寿命。即使在蒸汽PRV处于低产期或非生产期关闭时,凝结水袋仍会继续从阀的入口清除积聚的凝结水。

4.包括一个带进口排放阀的过滤器

在蒸汽PRV的上游也需要过滤器,以保护阀门不受可能腐蚀系统的物质的侵害。蒸汽管线通常包含因蒸汽管线腐蚀而残留的固体物质。过滤器将过滤蒸汽流,并防止该物质滞留在阀门内,否则可能导致过早损坏。过滤器的等级应为20个带孔的不锈钢网。

切勿将过滤器段朝下安装在过滤器上;而是将滤网段水平安装。这将防止冷凝物积聚在过滤器袋中并最终通过PRV,从而减少内部腐蚀和阀门过早失效的可能性。最后,在过滤器上安装一个放气阀,以便工厂人员定期清理过滤器。

5.找到减压阀

将蒸汽PRV正确放置在站中有助于确保系统正常运行。确保蒸汽PRV之后的距离至少为10个管道直径,然后再改变蒸汽流动方向或使蒸汽管道脱机。调节阀还应至少在转向之前至少有20个管径。

6.放置减压阀

为了延长PRV的使用寿命,请始终将其安装在水平蒸汽管线上,而不要垂直安装。垂直安装的PRV无法消除在阀门进口之前冷凝物的积聚。通过蒸汽PRV的冷凝水始终会对阀门的寿命产生负面影响。

7.使用旁通阀和预热阀

在所有PRV安装中均应使用旁通阀和预热阀。预热阀在蒸汽管线的建议时间范围内加热蒸汽管线。在启动过程中对预热进行调制和控制。不应使用蒸汽PRV来预热蒸汽分配管线。

旁通阀的流量系数(Cv必须低于PRV。当使用与PRV相同直径的旁通阀时,必须为旁通阀确定安全阀的尺寸,该旁通阀始终具有较高的Cv调整旁通阀安全阀的尺寸通常会要求安全阀的尺寸和容量非常大。

8.检查是否需要安全阀

安全阀是蒸汽PRV站的重要考虑因素。但是可能并非在每种情况下都需要它们。如果蒸汽PRV下游的任何蒸汽成分或蒸汽管线未达到PRV站的最大入口蒸汽压力,则必须安装安全阀以保护系统。

安全阀的尺寸需要能够提供给PRV的最大蒸汽流量和最高蒸汽压力。此外,为确保适当的安全阀尺寸,请使用PRV可用的最大Cv阀内件进行计算安装安全阀时,请确保将排放管道输送到不会对工厂人员构成安全隐患的位置。

9.确定何时需要多个阀门

有时,蒸汽PRV站需要多个PRV。例如,当蒸汽流量变化很大并且一个阀不具有所需的调节能力时,将需要一个或多个附加阀来达到所需的出口压力。在具有多个PRV的系统中,安全阀的尺寸必须根据在打开位置发生故障的所有阀进行确定,并具有制造商提供的最大内饰。

请注意,从PRV到下游隔离阀的管道的设计和安装应满足PRV入口处的最高蒸汽压力。下游隔离阀位于保护系统的安全阀之前。因此,如果关闭隔离阀而PRV打开,则管道可能会遇到入口蒸汽压力。

10.在压力表前后安装

最好在蒸汽PRV之前和之后安装压力表作为诊断工具。确保包括虹吸管和隔离阀以进行维护。

11.建立标准操作程序

每个PRV站都需要SOP,以确保工厂人员正确,安全地启动,操作和关闭阀门站。阀门制造商应提供SOP作为设备文档的一部分。

通过仔细注意正确的系统设计,组件选择和安装实践,可以延长蒸汽PRV站中组件的寿命。确保将PRV与应用程序匹配,将速度降至最低,包括滴漏袋和滤网,并正确放置组件。遵循上述准则,您可以减少PRV工作站的维护麻烦和总拥有成本。
