隔膜控制阀可以阻止浪涌并防止管道破裂

发布时间2019-10-21人气:45

隔膜控制阀可以阻止浪涌并防止管道破裂

由于瞬变和浪涌引起的管道爆裂很常见。这些维修不仅维护成本高昂,而且当加上可能造成的第三方损害诉讼以及潜在的失水成本时,另一根爆管可能会产生重大后果。

浪涌或瞬变是管道内液体质量速度快速变化的结果。这种动能作为压力释放,起到扩大管道直径的作用,并可能损坏配件,管道,阀门,仪表和泵。压力波沿违规设备管道的长度传播,然后反向传播。波浪以恒定的速度运动,直到遇到障碍。反射波和入射波可能会相互叠加以产生更复杂的波形,包括双峰和双谷。对浪涌或瞬变的保护措施不当可能导致管道破裂或设备故障,并导致损坏,失水或诉讼。

瞬态,浪涌和由此引起的管道爆裂可能由许多事件引起:泵站断电,泵站可编程逻辑控制器(PLC)故障,没有足够的泵控制阀的单速泵电机或隔离阀的快速关闭。

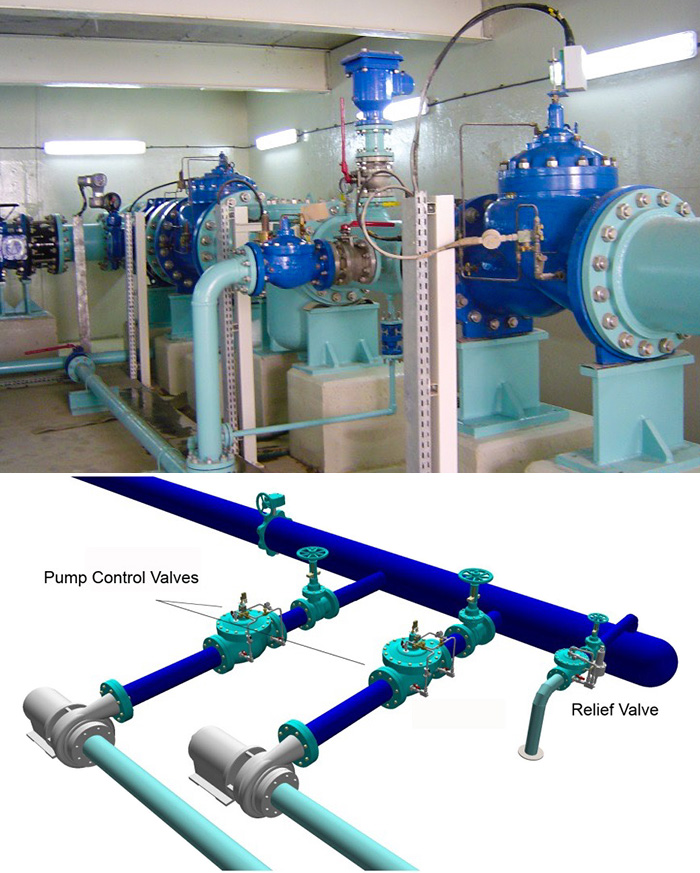

泄压阀图1.泄压阀,安装示意图和应用(图像和图形由Singer Valve提供

泄压阀的选择和尺寸对保护管道,管道设备和泵非常重要。安全阀的应用和选择可能需要瞬态专家进行详细的分析,该专家在做出明智的选择之前会仔细研究所有因素。卸压阀并不仅限于泵站,而且可以策略性地位于分配系统中的任何位置以应对过压和瞬变。泄压阀通常安装在集管或主管上的三通上,并在高压下打开以将泄压流排放到大气或其他合适的低压区域。

重要的是要考虑安全阀对过压的反应时释放的排放。排放物通常会被氯化,这对养鱼流,环境美化等构成威胁。始终需要一种经过深思熟虑的方法来正确管理排放的排放水。


确定溢流阀尺寸的一个好的初始准则是将溢流阀的流量容量基于主管路最大流量的25%。重要的是,溢流阀的尺寸必须不要太小或太大。尺寸过小的溢流阀将没有足够的能力来缓解过压,而尺寸过大的溢流阀将导致流量过大,并可能导致不可恢复的压力损失。

卸压阀通常用于存在高压风险的系统中,并经常用于有泵的系统中。它们的选择和大小取决于是否需要简单的过压保护,或者是否存在瞬变的风险,在这种情况下,可以选择预计喘振的溢流阀。 

泄压阀

隔膜驱动的液压先导式溢流阀仅在系统超压时(通常比正常工作压力高出10%到15%)才对打开作出响应。如果发生超压或喘振压力,安全阀将迅速打开以通过将水排放到大气中来消除喘振。当系统压力稳定后恢复到喘振压力以下时,减压阀将以受控的速率关闭,并且系统将恢复正常运行。安全阀的快速关闭或不受控制的关闭可能会导致系统发生二次喘振。闭合速度不应太快而造成闭合浪涌,也不能太慢而导致溢流水过多流失。

浪涌预期溢流阀

仅当系统压力超过安全先导设定时,标准或单先导安全阀才打开。在泵系统中,如果发生意外的泵停机,则离开泵的水的质量速度将首先在泵系统内产生过低的压力。低压浪涌波将在最终返回高压浪涌波之前发生。在此高浪涌下的打开时间和溢流阀打开的能力可能不足以充分消除系统浪涌,从而导致系统内产生额外的重复浪涌波。这些波的时间,频率和严重性可能会造成灾难性的后果,并最终导致管道破裂或其他系统故障,即使在已安装溢流阀且尺寸令人满意的系统中也是如此。

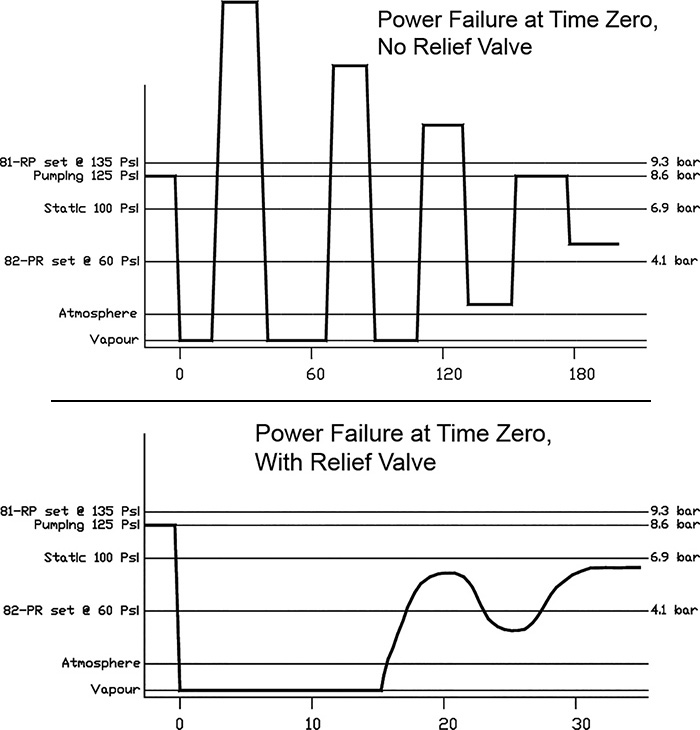

喘振预期溢流阀图1.预期喘振溢流阀的有效性

一个双先导式溢流阀,加上一个低喘振先导阀,通过在检测到低压喘振时打开溢流阀,可以预见即将发生的高回油喘振。这种低喘振先导阀可使阀打开并释放更大的容量,以将喘振降至临界水平以下且持续时间更短。高喘振先导阀将正常运行,以允许溢流阀在高喘振压力下完全打开,但从已经部分打开的溢流阀运行。预期喘振的溢流阀需要很大的静压才能正常运行。通常最小为每平方英寸43磅(psi)。
