蝶阀介绍

发布时间2019-11-05人气:46

蝶阀介绍

蝶阀

蝶形阀是四分之一圈旋转运动阀,用于停止,调节和启动流量。

蝶形阀易于打开。手柄旋转90°可完全关闭或打开阀门。大型蝶阀通常配备一个所谓的变速箱,通过齿轮将手轮连接到阀杆上。这简化了阀的操作,但是以速度为代价。

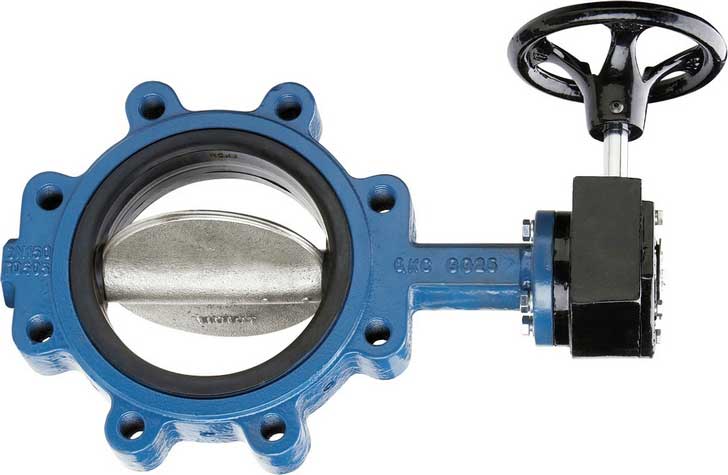

蝶阀

蝶阀的类型

蝶形阀具有短的圆形阀体,圆盘,金属对金属或软阀座,顶部和底部轴轴承以及填料函。蝶形阀体的结构各不相同。常用的设计是安装在两个法兰之间的晶片类型。另一种类型的凸耳圆片设计,通过连接两个法兰并穿过阀外壳上的孔的螺栓固定在两个法兰之间。蝶阀甚至可以提供法兰,螺纹和对接焊接端,但并不经常使用。

蝶阀比闸阀,截止阀,旋塞阀和球阀具有许多优势,特别是对于大型阀门应用。节省重量,空间和成本是最明显的优势。维护成本通常很低,因为活动部件的数量很少,并且没有用于收集流体的凹穴。

蝶阀特别适合于在相对较低的压力下处理大流量的液体或气体,以及处理具有大量悬浮固体的浆液或液体。

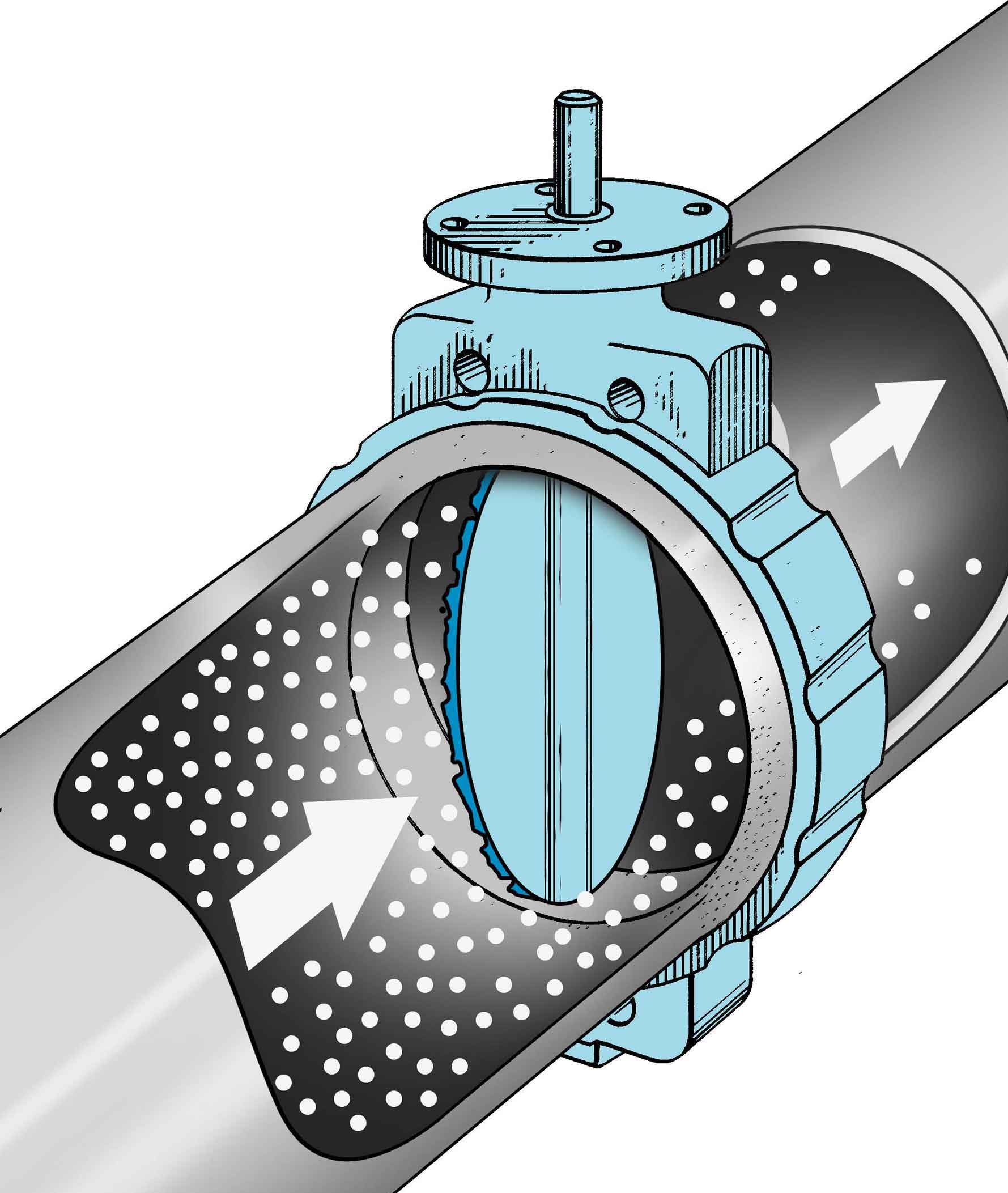

蝶阀基于管道阻尼器的原理构建。流量控制元件是一个圆盘,其直径与相邻管的内径大致相同,并在垂直或水平轴上旋转。当阀瓣与管道平行时,阀完全打开。当圆盘接近垂直位置时,阀门关闭。为了节流,可以通过手柄锁定装置将中间位置固定到位。


蝶阀座结构

止流通过阀盘密封在阀体内径周边上的阀座上来实现。许多蝶形阀都有一个弹性阀座,阀板密封在该阀座上。其他蝶形阀具有密封环结构,该密封环结构在锯齿状边缘橡胶环上使用夹紧环和衬环。这种设计可防止O形圈挤出。

在早期的设计中,金属盘用于密封金属座。这种布置没有提供密封的封闭,但是在某些应用中(例如,供水管线)确实提供了足够的封闭。

蝶阀阀体结构

蝶阀的阀体结构各不相同。最经济的是适合两个管道法兰之间的晶片类型。另一种类型的凸耳圆片设计是通过螺栓将其固定在两个管道法兰之间,该螺栓连接两个法兰并穿过阀外壳上的孔。蝶阀可提供常规法兰端,用于螺栓连接到管道法兰,并采用螺纹端结构。

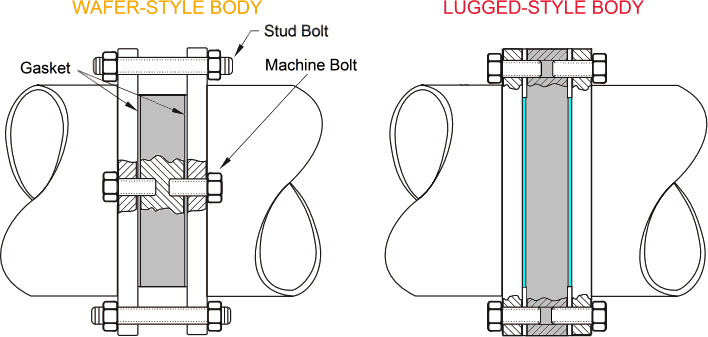

蝶阀-威化和凸耳式类型-

蝶阀的阀座盘和阀杆

蝶阀的阀杆和阀瓣是分开的。圆盘钻孔以容纳阀杆。有两种方法用于将阀盘固定在阀杆上,以便阀盘在阀杆转动时旋转。在第一种方法中,阀盘通过钻孔,并用螺栓或销固定在阀杆上。另一种方法是像以前一样在阀盘上钻孔,然后对上阀杆孔进行整形,以适合方形或六角形阀杆。此方法允许磁盘浮动并在阀座中寻找其中心。完成了均匀密封,并消除了外部阀杆紧固件。这种组装方法在有盖圆盘和腐蚀性应用中是有利的。

为了将阀瓣保持在正确的位置,阀杆必须伸出阀瓣底部之外,并装入阀体底部的衬套中。一个或两个类似的衬套也沿着杆的上部。这些衬套必须能抵抗被处理的介质或密封,以免腐蚀性介质与它们接触。

阀杆密封可通过将填料装在常规填料函中或通过O形圈密封来实现。一些阀门制造商,特别是那些专门处理腐蚀性材料的阀门制造商,将阀杆密封件置于阀的内部,以便阀所处理的任何材料都不会与阀杆接触。如果使用填料函或外部O形圈,则通过阀的流体将与阀杆接触。

蝶阀的典型应用

蝶阀可用于许多不同的流体服务,并且在浆液应用中表现良好。以下是蝶阀的一些典型应用:

  • 冷却水,空气,气体,防火措施等

  • 泥浆及类似服务

  • 真空服务

  • 高压高温水和蒸汽服务

蝶阀的优点

  • 与其他阀门相比,紧凑型设计所需的空间小得多

  • 重量轻

  • 快速操作需要更少的时间来打开或关闭

  • 可提供超大尺寸

  • 低压降和高压恢复

蝶阀的缺点

  • 节流服务仅限于低压差

  • 空化和cho流是两个潜在的问题

  • 圆盘运动不受引导,并受流动湍流影响


垫片和蝶阀的安装


我认为您的站点没有解决该问题,即描述用于不同蝶形阀(E型或F型)的垫圈类型以及应使用哪种配套法兰(RF或F型垫圈)。 FF),以及由于某些蝶阀具有内置垫圈而无需使用垫圈时。我发现在这件事上经常会感到困惑。

一个很好的观察结果,因此以下几点:

蝶阀供应商提供的安装说明:
该阀设计用于在所有类型的平法兰或凸面法兰之间使用。
请勿使用法兰垫片。蝶阀的设计消除了对垫片的需求。为了正确安装,法兰之间的空间必须足够大,以允许阀门插入而不会干扰法兰密封。请注意,双向晶闸管密封边缘与轴的平面成一直线。旋转阀杆以将阀瓣定位在阀体内,将阀置于法兰之间,并用手拧紧螺栓。逆时针
缓慢打开阀门,以检查是否有足够的间隙。
将光盘恢复到10%的打开位置并交叉拧紧所有螺栓,再次检查是否有足够的光盘间隙。

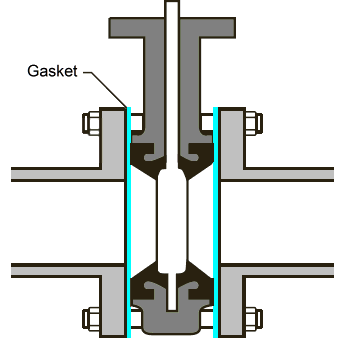

蝶阀安装不正确

不正确的 阀瓣
处于关闭位置,并且
在阀和配合法兰之间安装垫片

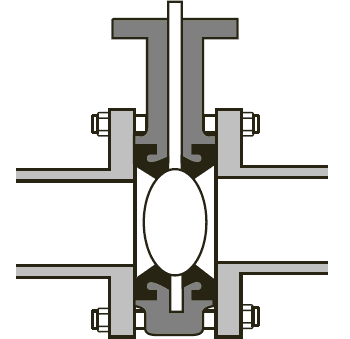

正确安装蝶阀

纠正措施
没有使用法兰垫片,并且阀板处于
几乎关闭的位置。

蝶阀供应商提供的另一安装说明:

注意
在将阀门安装到管道中时,应使用以下垫圈。

  • 垫片
    增强型PTFE垫片的类型(不能安装夹套垫片,螺旋缠绕垫片或金属垫片。)

  • 垫片
    的尺寸垫片的尺寸应符合ASME B16.21的规定。(最小垫片厚度为3mm。)

阀不能安装到短端。阀门必须按照操作员安装法兰侧面上的箭头进行安装。在阀关闭位置,箭头必须从高压侧指向低压侧。

因此,建议遵循蝶阀供应商的说明

避免蝶阀出现问题

蝶阀在现场的所有问题中,大多数都与不良的安装程序直接相关。因此,在布置管道和安装阀门本身时,最好考虑最佳实践。

弹性座式蝶阀中的阀座通常围绕阀的两个面延伸。结果,不需要垫圈,因为这些座起到了垫圈的作用。延伸超过端面的阀座材料在安装过程中被压缩并流向阀座的中心。由于安装不当而导致的此配置的任何变化都将直接影响额定压力和座/固定扭矩。

与大多数类型的阀门不同,蝶阀的阀瓣实际上安装在法兰之间时,以给定的打开角度(例如30°或更大)超出阀体的表面。因此,在安装前确保盘片能够自由转动并进入法兰和管道系统非常重要。

运输和储存

  • 将光盘以10%的打开位置放置,使其不固定。

  • 每个阀的表面都应盖好,以防止损坏阀座面,阀瓣边缘或阀内部。

  • 存放在室内,环境温度最好在5°C到30°C之间。

  • 每3个月打开和关闭阀门。

  • 运输和存放阀门,以免对车身施加重负荷。

阀门位置

  • 如果可能的话,应安装蝶阀,使其与其他管路元件(例如弯头,泵,阀等)的直径至少为6。

  • 在蝶形阀连接到止回阀或泵的位置,请在蝶形阀或泵之间留出足够的空间,以确保蝶板不会干扰相邻设备。

阀门方向

根据经验,蝶阀应在阀杆处于垂直位置的情况下安装,而执行机构则垂直安装在阀杆的正上方,但是在某些应用中,阀杆应水平放置。下面的.pdf文件告诉您为什么必须将茎的正常播放时间水平放置。

安装步骤

  1. 确保管道和法兰面清洁。任何异物,例如金属屑,管垢,焊渣,焊条等,都可能限制圆盘的移动或损坏圆盘或阀座。

  2. 弹性密封阀不需要垫圈,因为它们会延伸到阀的两个表面。

  3. 对准管道,并充分展开法兰,以使阀体可轻松插入法兰之间,而不会接触管道法兰。

  4. 检查阀盘的开度是否设置为大约10%,以确保它不会卡在完全固定的位置。

  5. 如图所示,将阀门插入法兰之间,注意不要损坏阀座面。始终通过定位孔或在颈部或阀体上使用尼龙吊带提起阀门。切勿通过安装在阀门上的执行器或操作员来抬起阀门。

  6. 将阀门放在法兰之间,居中,插入螺栓并用手拧紧。小心地打开光盘,确保光盘不接触相邻管道的内部。

  7. 非常缓慢地关闭阀盘,以确保阀盘边缘与相邻的管道法兰保持间隙。

  8. 如图所示,完全打开阀瓣并拧紧所有法兰螺栓。

  9. 重复将光盘完全关闭到完全打开的旋转,以确保有适当的间隙。

蝶阀
