管道和管径

管道定径是蒸汽系统设计的关键方面。本页提供有关各种饱和和过热蒸汽负荷的标准，时间表，材料和尺寸的详细建议。

世界各地存在许多管道标准，但可以说，最全球性的标准是由美国机械工程师学会（ASME）和美国石油学会（API）制定的，其中管道按计划编号进行分类。

这些时间表编号与管道的压力额定值有关。对于NPS 6及以下的公称管道尺寸，附表40（有时称为“标准重量”）是针对蒸汽应用指定的最轻的附件。
仅附表40和80涵盖了从NPS 1/2到NPS 24的整个范围，并且是蒸汽管道安装中最常用的附表。

注意：有关钢管，公称管道尺寸，管道时间表，制造，管道长度和末端等的更多信息，请参见主菜单“管道”。

管材

蒸汽系统的管道通常由ASTM A106碳钢制成。冷凝水管线可使用相同的材料，尽管在某些行业中首选铜管。

对于高温过热蒸汽主管，还包括其他合金元素，例如铬和钼，以提高高温下的拉伸强度和抗蠕变性。

出厂时的管道长度并未精确切成一定长度，但通常以以下方式交付：

• 单个随机长度的长度约为5-7米

• 双随机长度的长度约为11-13米

管道尺寸

蒸汽分配系统的目的是将正确压力的蒸汽供应到使用点。因此，因此，通过分配系统的压降是重要的特征。

液体

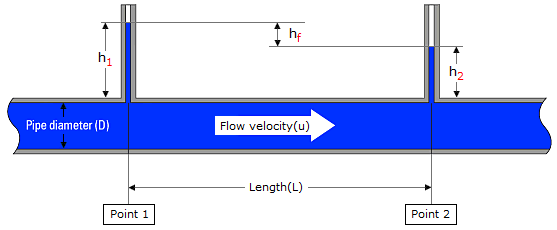

D'Arcy（D'Arcy Thompson 1860-1948）补充说，要使流体发生流动，点1处的能量必须大于点2（请参见下图）。能量差用于克服管道与流动流体之间的摩擦阻力。

管道中的摩擦

有关蒸汽和液体的更详细的信息在斯派莎克国际网站上给出。

尺寸过大和尺寸过小的管道

实际上，无论是对于水管还是蒸汽管，都要在管道尺寸和压力损失之间取得平衡。

超大管道意味着：

• 管道，阀门，配件等将比所需的价格昂贵。

• 将会产生更高的安装成本，包括支撑工作，绝缘等。

• 对于蒸汽管，由于更大的热损失，将形成更大体积的冷凝物。这又意味着：-需要更多的蒸汽捕集，或-湿蒸汽被输送到使用地点。

在一个特定的示例中：

• 发现安装NPS 3蒸汽管道的成本比NPS 2蒸汽管道的成本高出44％，而NPS 2蒸汽管道本来具有足够的容量。

• NPS 3管道的绝热管道损失的热量比NPS 2管道的热量损失约高21％。由于额外的传热表面积，NPS 3管道的任何非隔热部件的热量损失都将比NPS 2管道多50％。

尺寸过小的管道意味着：

• 较低的压力仅在使用时可用。由于只能使用低压蒸汽，因此可能会影响设备性能。

• 有蒸汽不足的危险。

• 由于蒸汽速度的内在增加，因此更容易遭受侵蚀，水锤和噪音。
