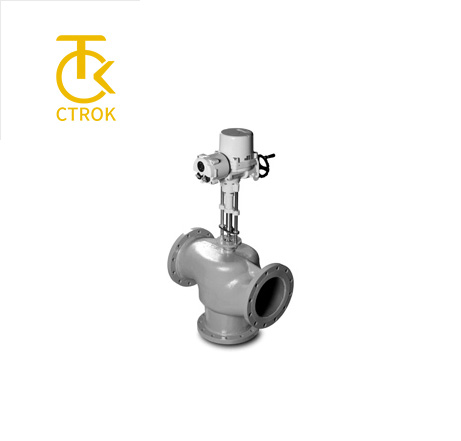

高加给水进出口三通调节阀

电力领域,石油石化,化工领域,冶金钢铁,市政消防,航运船舶

    高加系列三通阀是专为高压加热器运行和解列切换而设计的。系统布置可以是进出口都是三通的组合,也可以是进口三通阀,出口角式或门阀的组合,视用户现场管路布置或管线设计而定。

    美国SWEK三通阀
    三通合/分流调节阀,采用套筒导向,压力不平衡式阀芯。该系列调节阀主要应用于几条流路介质聚集或分开进行控制,两路流道进,一路流道出称为三通合流,相反一路流道进,两路流道出称为分流。三通阀也可以作为管路的切断与开启功能。标准合,分流路设计为不平衡式双座内件结构。同时也可以根据工况设计成降噪、防汽蚀等特殊阀笼结构。
    控制阀参数说明:
    阀内件特点: 双阀座结构 套筒导向
    阀体类型: 三通式
    阀盖形式: 标准型 散热型 波纹管型
    流量特性: 等百分比 线性 快开
    口径范围: DN25-400(1」-16」)
    压力等级: PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)
    泄漏等级: ASME B16.104 Ⅴ(标准型金属阀座)
    管道连接方式: 法兰式 对焊式
    适用温度范围: -196° ~ 550°
    执行机构类型: 气动薄膜式执行机构气动活塞式执行机构电动执行机构
    作用:高压加热器投运:投运前检查高压加热器管系是否有压,确认没有压,说明三通阀、出口闸阀和注水阀严密无泄漏。打开注水阀往高压加热器管系里缓慢注水,当管系压力与给水压力相平衡时,关闭注水阀,确认管系没有漏水。可以同时开启三通阀和闸阀,当阀
    门全开启后检查阀门是否全开,此时三通阀阀杆向上移动,阀瓣关闭旁通管侧水路。给水从三通阀进入,经高压加热器和出口闸阀流
    出,进入省煤器,高压加热器水侧已经投运。保护高压加热器:当高压加热器汽侧疏水阀全开,仍然高压加热器汽侧水位增高,达到事故水位时,发出警报,同时水位信号转换成电信号,自动接通三通阀和闸阀电源,关闭三通阀和闸阀,此时三通阀阀杆向下运动,三通阀和闸阀全关闭后,检查三通阀和闸阀是否全关。给水通过旁路进入锅炉省煤器,高压加热器解列。

    特点:
    1、阀体、阀盖、阀瓣、阀座材料都采用15 NiCuMoNb5(WB36)锻造
    制成,经严格无损检查无缺陷,阀体与高加给水管路材料一致,接口尺寸与用户给定的管道尺寸一致,可直接焊接,不用加过渡段
    2、阀体内腔采用球形壳体结构,强度高受力均匀,受压后的变形小,有利于保证阀门整体同心度,提高密封性,减少运行操作力。
    3、阀座、阀瓣密封面采用钴基硬质合金( stellite)堆焊,整个密封副具有长的使用寿命强度高,耐磨、抗擦伤、密封严密。
    4、上密封座轴向位置固定不变,而且可拆式结构,这是我公司特殊设计的结构,保证行程固定不变,防止旁路跑水。
    5、阀杆下部开、关方向上都采用了碟形弹簧,阀瓣和阀杆连接有足够的予紧力,可保证连接后有整体的刚性,又有活动余地,可用电装的行程开关控制阀门的开、关位置,避免了过去其它结构上只能用电装的力矩开关控制开、关位置的缺点。
    6、支架采用焊接件,具有结构紧凑、重量轻,外观美等优点。
    7、闯门的阀盖采用压力自紧式密封结构,密封圈为成型柔性石墨材料、密封性能好,装拆容易
    8、阀杆采用高强度不锈钢,与阀杆相接触的滑动零件均采用表面硬化处理,形成鲜明的硬度之差,不会发生相互
    配合零件咬死,阀杆运转灵活,摩擦力小
    9、球面设计内腔,水流顺畅,流通阻力小。
    10、密封面经精密研磨,吻合度达80%以上,密封性好。
    11、驱动装置按用户需要选配不同厂商的产品。
    12、开、关时间按用户订货要求达到快速关闭时间来设计。
    质量是传统,技术为未来

    业绩:
    1 大唐陕西彬长电厂 高加三通 TW系列 2X600MW
    2 四川广安电厂 高加三通 TW系列 2X600MW
    3 大唐托克托电厂 高加三通 TW系列 2X600MW
    4 山西鲁能河曲电厂 高加三通 TW系列 2X330MW
    5 国电库车 高加三通 TW系列 2X330MW
    6 甘肃酒泉钢铁嘉裕关电厂 高加三通 TW系列 2X350MW
    ……
