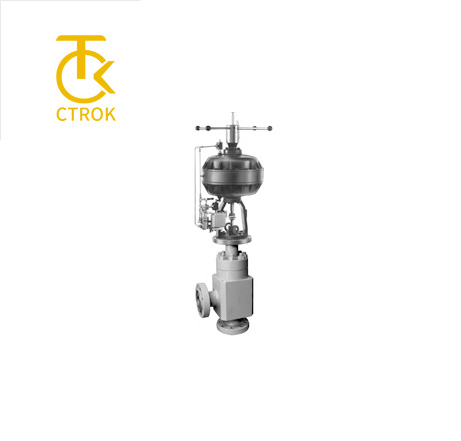

高压角座阀

电力领域,石油石化,化工领域,冶金钢铁,市政消防,航运船舶

    角式多级降压调节阀,适用于压差较大,容易产生闪蒸、空化现象的场合。根据工况要求,设计多个不同的多孔笼套组合而成一个多级降压阀内件,使流体从接触的第一只笼套开始,消耗高速介质的内能,降低流速。

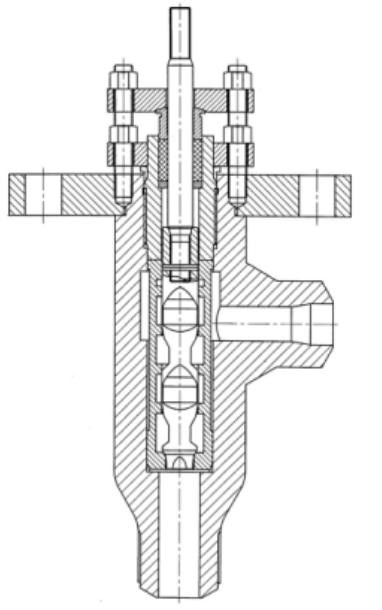

    角式多级降压调节阀,适用于压差较大,容易产生闪蒸、空化现象的场合。根据工况要求,设计多个不同的多孔笼套组合而成一个多级降压阀内件,使流体从接触的第一只笼套开始,消耗高速介质的内能,降低流速。同时由于是多个笼套组成,所以是一个逐渐降压的过程,使介质始终处于其饱和蒸汽压之上,消除了产生汽蚀现象的可能。标准型配置为不平衡式单座阀芯,阀芯阀座通过硬化处理,延长阀内件使用寿命。对于大口径的阀门可以设计成平衡式的套筒阀结构。







    控制阀参数说明:
    阀内件特点: 套筒导向不平衡内件结构(小口径)
    套筒导向型平衡结构(大口径)
    多级节流阀笼组合
    阀体类型: 角式
    阀盖形式: 标准型 散热型
    流量特性: 等百分比 线性 快开
    口径范围: DN15-300(1/2」-12」)
    压力等级: PN15、25、42Mpa(ANSI 900、1500、2500LB)
    泄漏等级: ASME B16.104 Ⅴ(标准型金属阀座)
    ASME B16.104 Ⅵ(切断型软阀座)
    管道连接方式: 法兰式 对焊式
    适用温度范围: -196° ~ 550°
    执行机构类型: 气动薄膜式执行机构
    气动活塞式执行机构
    电动执行机构
