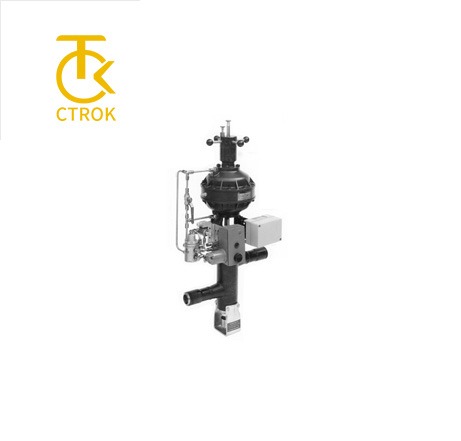

锅炉减温水调节阀

电力领域,石油石化,化工领域,冶金钢铁,市政消防,航运船舶

    锅炉减温水调节阀是一种防空化的多级节流调节阀。该阀可用于大,中型发电机组,控制锅炉主蒸汽和再热蒸汽温度所需减温水的流量,它是发电厂关键调节阀之一。

    锅炉减温水调节阀是一种防空化的多级节流调节阀。该阀可用于大,中型发电机组,控制锅炉主蒸汽和再热蒸汽温度所需减温水的流量,它是发电厂关键调节阀之一。
    减温水调节阀采用串级式结构。流体通过弯弯曲曲的通道,目的是消耗能量降低流速,防止液体空化。
    锅炉减温水调节阀具有以下优点
    流体逐级降压,流体方向不断改变,增加流阻,控制流速,防止空气破坏。
    多级节流:大流量时4级节流,小流量时5级节流。以减少流体对阀芯表面冲刷磨蚀。
    节流面与密封面分开,阀芯和阀芯套表面硬化处理,硬度达到HRC70左右,关闭严密,寿命长。
    阀芯表面开有大缺口,流体含有2-3mm,焊渣等固体颗粒,阀芯也不会卡死,动作灵活。
    流量调节特性好,调整范围大(约60%-70%),该调节阀是专利产品,已在许多电厂成功应用。

    环对流式原理,多级降压结构
    循环对流式调节阀是在多孔抗气蚀套筒浅、多级芯节流调节阀迷宫叠片式调节阀的基础上发展起来的,是高压差抗气蚀调节阙的新一代产品。循环对流式调节阀的关键零件一循环对流式盘片,采用特殊的结构和工艺。该盘片和当前流行的迷官式盘片相比,形状相近而功能和原理却有很大区别。迷宫式盘片是在圆片上加工数道各自独立的沟槽,沟槽路径是曲折多弯的。通过十几次甚至几十次改变流体方向,达到增加阻力和逐步降压,可以防止在降压过程中产生空化和汽蚀。循环对流式盘片有异曲同工之妙,却有胜人一筹之循环对流式盘片在圆盘上也加工有数道至十数道沟槽。其沟槽由圆心的环行槽和径向槽互相贯通。相邻的流道间可以沟通。流体由外环经由径向槽流入内环。在流动过程中,一部分流体一分为二,背向流去。另一部分流体合二为一,相向汇合。高速流动的分子产生撞击、摩擦和旋涡,大量消耗能量。使压力能更有效降低。其压降效果比一般进口迷宫式盘片更好,防汽蚀效果更佳,使用寿命也更长。
    循环对流式盘片可保证任何流量条件下的准确控制和可靠运行。
    循环对流式减温喷水阀每个盘片上的沟槽数量和尺寸是变化的,根据不同系统中压差的不同而设计出具有不同流阻的盘片。盘片叠加形成环形通道内进行“波浪式”循环流动提高了减压减速的能力。使得该阀在不同开度时都能有合乎使用要求的喷水量,保证了良好的温度控制功能



     特点:
    1、多级降压结构原理,有效避免气蚀,延长使用寿命。
    2、阀座阀芯密封性能好,达到零泄漏。能够保证在较大压力时可提供可靠的及可重复的长时间关闭。
    3、阀内件全部可以快速拆卸和更换,维修方便,维护费用得到降低
    4、温度可调比高。在正常负荷时控制小的喷水流量同时在低负荷时提供更大的喷水流量。
    5、可以定制具有长行程和较高的执行机构精度的等百分比阀芯,以适应您工厂的特殊情况并改善控制。

    减温喷水调节间故障带来的后果
    垂热效率损失:阀泄漏导数节流蒸汽温度降低。温度降低会对热效率有所影响。锅炉中需要额外的热量输入以保持节流蒸汽温度处
    于设定值温度控制问:蒸汽温度控制不好还可能影响高压蒸汽管路系统及汽机。压力大于124Mpa1800si)时温度每变化19-22℃13440F)会导致1%的热效率变化。增其维护费用由于我芯授性描坏导致的频繁更换及维护。
    减温喷水调节阀故障表现:
    侵蚀损坏:由于线芯极数不足或线芯速度过高所致。
    阀杆的断裂或疲劳故障:通常由于过高的线芯速度及由此引起
    频繁的阀芯震动及疲劳故障所致。

     在许多电厂有不同的负荷要求,必然会有不同的蒸汽温度蒸汽温度控制对热电厂安全、可靠高效运行非常重要。减温水调节阀用于控制锅炉主蒸汽和再热蒸汽温度所需减温水的流量,它们是用于精确调节蒸汽温度控制的关键部件之一。调节良好的蒸汽温度控制可以将节流温度保持在设定点,从而保证了汽轮机的高效运行。减温水调节阀也可应用在石油、化工工业控制高压液体的流量;

    对减温喷水调节阀的要求;
    在整个负荷范围内,根据控制回路的要求准确提供所需的喷水量;
    在高压降(压力最高可达32Ma或4641psi情况下运行时,不坏线芯组件;
    运行可靠稳定;
    阀门关闭紧密可防止阀门本身或下游设备(如汽轮机及高压管道系统)受到坏。

     业绩:

    1、贵州盘县电厂2X600MW机组电气动调节阀

    2、中电投金元股份茶园电厂电动调节阀
    3、国电胜利电厂三期气动疏水阀
    4、国电哈密大南湖电厂2X600MW电动调节阀

    ……



    阀 体

    形 式 锻造直通式

    公称通径 DN50,80,100,150,200,250,300

    公称压力 CLASS 600-4500Lb

    连接形式 BW焊接形式

    材 料 20#锻钢

    工作温度 小于420度

    压盖形式 螺栓压紧式

    填 料 高温石墨编织填料

    阀内组件

    阀芯形式 压力平衡串级式

    流量特性 等百分比特性

    套筒形式 分离式

    材 料 特种不锈钢表面硬化处理

    执行机构

    形 式 气动活塞执行机构或电动执行机构

    环境温度 -30-70度

    作用形式 气-关式 或电—关式

    附 件 定位器,手轮机构,行程开关,电磁阀,阀位传送器等

    性能

    泄流量 小于额定KV值的0.01%,符合ANSI B16.104—1976 IV级

    回 差 小于全行程的1(带定位器)

    线 性 小于全行程的+-1(带定位器)
