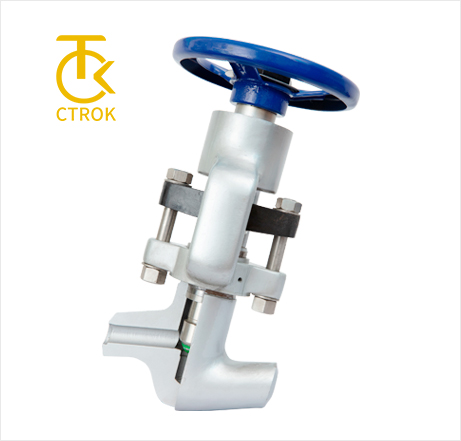

美国SWEKT型热工仪表阀

    深圳ctrok(肯拓)引进的美国(史威)SWEK T型截止阀具有耐高温,高压,才有进口合金材料,堆焊估基硬质合金,致密柔性石墨,精细加工,深受广大电厂化工、石油等业主单位喜爱。


    Technical indicators

    1.size: 1/4″~2 1/2″

    2. Pressure: 150LB~4500LB

    3. Body material

    Carbon steel    -50℃~425℃

    Alloy steel     -50℃~610℃

    Stainless steel   -50℃~700℃

    4. End connection: Butt-welded,

    Socket-welded, External thread, Card set

    5. Applicable medium:water, steam

    And corrosive medium




    性能特点: Performance characteristics

    材质:

    316不锈钢具有最大的耐腐蚀性能,通过防振螺栓固定在主轴上,可以更换带有防篡改功能的手轮或带有或不带有我们已获专利的锁定装置的手轮。

    密封

    精密加工,与动态活塞环配合使用,在产品使用寿命内提供无泄漏操作。可以使用其他材料的密封件。

    活塞环

    独特地根据压力变化动态调整填料压盖密封。此功能可确保无泄漏主轴密封。

    可互换的提示

    非旋转自定心,防咬伤的主轴头可提供可靠的气密性关闭自定心闭合,并且可以实现不同刀头样式的现场互换性。

    材料的可追溯性

    所有Oliver产品均具有BS EN 10204 3.1的材料可追溯性和压力测试证书,并通过了ISO 9001:2008批准的QA程序进行控制。所有针形阀体上均刻有唯一代码,将其与其材料和化学分析证书相链接。

    阀腔

    当针形阀处于最高压力和最高温度时,轧制螺纹与阀体接触的坚固设计可确保较高的安全系数。金属与金属,阀体与阀盖的接触以及特殊的辅助密封件提供了极为有效的无泄漏接头。

    防尘帽

    保护润滑的主轴螺纹免受灰尘进入。盖上标有颜色,以显示针阀适合的使用条件类型。红色(标准)代表PTFE填充;白色用于除氧,用于氧气服务,黑色用于填充石墨。

    推子和锁紧螺母

    这些精密加工的零件可调节填料上的活塞环压缩,即使在真空条件下也能实现无泄漏操作。

    抗井喷主轴

    我们针阀的心脏。所有螺纹均经过滚压和润滑,以消除磨损。密封直径上特殊的十微英寸超精加工大大降低了操作扭矩。阀杆防喷/不可拆卸,这是主要的安全功能。

    锁销

    316不锈钢销钉可防止未经授权卸下阀盖组件。销钉通过防振花键固定到主体中。

    身份环

    外壳周围的不锈钢环以彩色编码表示针阀的状态:隔离(蓝色),排气(红色)或均压(绿色)。

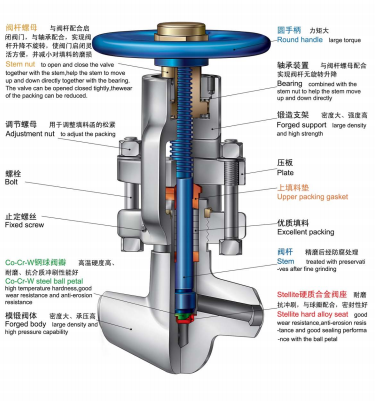

    剖视图





    材质表

    部件类别

    F105

    F22

    WB36

    F91

    F92

    F316

    F316H

    F347H

    阀体

    F105

    F22

    WB36

    F91

    F92

    F316

    F316H

    F347H

    阀座

    司太立

    司太立

    司太立

    司太立

    司太立

    司太立

    司太立

    司太立

    阀瓣

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    Co-Cr-W钢球Co-Cr-W

    Steel ball

    阀杆

    304

    316

    316

    316

    316

    316

    316

    316

    支架

    A105

    F22

    WB36

    F91

    F92

    F316

    F316H

    F347H

    填料

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    手轮

    冲压

    冲压

    冲压

    冲压

    冲压

    冲压

    冲压

    冲压

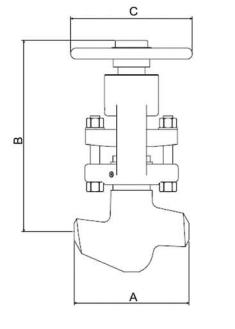

    尺寸表


    通经

    结构长度A

    中心高B

    手柄长度C

    重量KG

    DN10/3/8’’

    120

    245

    180

    5.3

    DN15/1/2’’

    120

    245

    180

    6.8

    DN20/3/4/’’

    170

    350

    180

    9.7

    DN25/1’’

    170

    350

    180

    9.7

    DN32/1 1/4’’

    170

    350

    180

    10.4

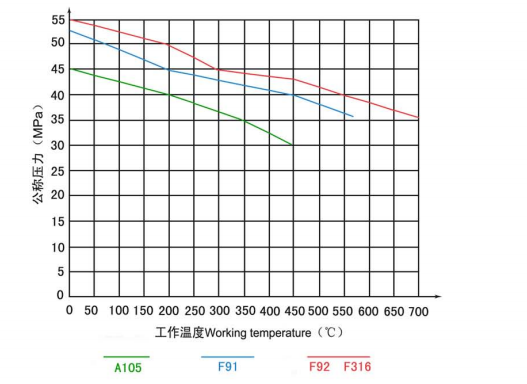

    温压曲线图


    安装维护说明

    1、阀门尽可能按阀杆垂直水平面安装,如需其他方法安装,请参考说明。

    2、产品出厂时已经严格检验,请勿解体,可打光谱,可试。

    3、安装时应使介质流向与阀体所示箭头方向一致,切勿装反。

    4、第一次使用时,须全开门,对阀门及管道进行清洗。调整压板螺母,确保填料处于良好密封状态。

    5、运行中,当工況温度变化较大(如停机维修)时,检查并旋紧压板螺母,压紧填料。以防阀杆处外漏。

    Installment and maintenance instruction

    1. Along the valve stem vertical horizontal plane to install the valve as far as possible, if you need other installment, please explain

    2. Our valves have been examined strictly when leaving the plant, please do not disintegrate. You may hit the spectrum and car

    on the pressure test

    3. When installing the valve, you should cause the medium to flow consistent with the arrow direction, do not install instead

    4. When installing the valve, please open the valve completely, clean the valve and the pipeline. You should tighten the stem nut

    This can guarantee the good seal of the padding

    5. In the working time, if the situation temperature changes greatly, please check and tighten the clamp nut, compact the padding

    thus the outside leakage from the valve stem will be prevented

     案例业绩:

    1、国电山东聊城电厂

    2、江西大唐抚州电厂

    3、湖南株洲电厂

    4、广东雷州电厂


    技术参数

    1.口径:1/4″~2 1/2″

    2.压力:150LB~4500LB

    3.阀体材质:

    碳素钢 -50℃~425℃

    合金钢 -50℃~610℃

    不锈钢 -50℃~700℃

    4.连接方式:对焊、承插焊、外螺纹、卡套等

    5.适用介质:水、蒸汽及各种腐蚀介质
